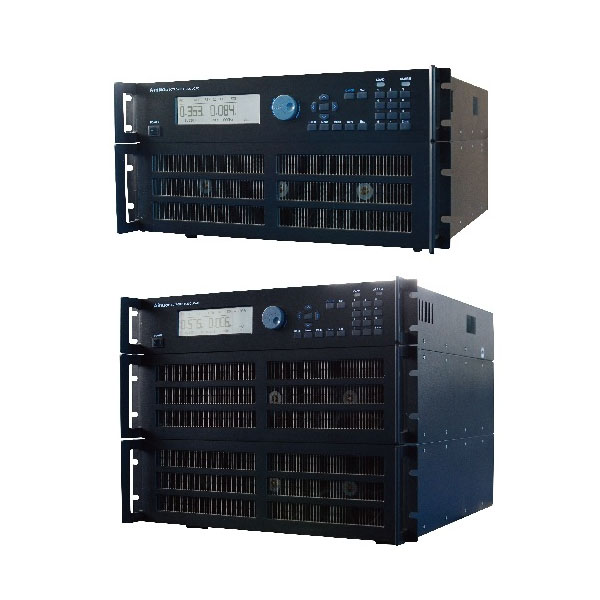

交流电子负载
29系列交流电子负载是利用电子元件吸收电能并将其消耗的一种负载，其端口符合欧姆定律。它不仅可以模拟实际的负载，替代笨重且不便于调节的电阻负载，而且还可以模拟特殊的负载波形。可用于交直流电源的电源稳定性、负载稳定性、输出电压调整和瞬态特性等参数的测试以及电源启动和限流特性的测试。
主要特点
1.交直流两用，可作为直流负载使用。

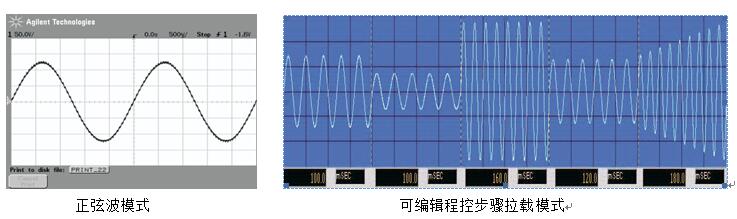

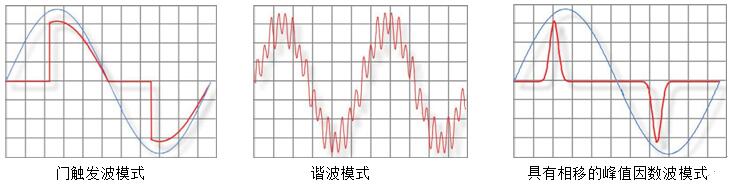

2.具有定电流（CC）、定电阻（CR）、定功率（CP）工作模式，可以仿真定电流、定电阻、定功率、动态负载、功率因数负载以及正弦波、3-15次谐波、Phase-Gate（门控触发波）、Crest-Factor（峰值因数波）等多种模拟波形的负载。
3.模块化设计，可通过基本功率单元的并机和联机实现大功率及三相负载。
4.具备50组记忆功能，可编程实现5组10步序列测试。
5.可进行电压、电流、功率因素以及频率的测量。
6.大屏幕LCD液晶、英文显示。
7.具有静态拉载、动态拉载、组测试等拉载模式，电流波形相移在拉载过程可调节。
8.采用FPGA处理器和高精确度16位ADC，使测量准确度高，速度快。
9.具有电压上下限智能判别，超限报警功能（GO/NG功能，GO-通过，NG-不通过）。
10.远地电压检测 sense 输入接口，消除大电流时引线压降引起的电压测量误差。
11.保护功能齐全，包含过电压、过电流、过功率、过温度、直流反极性等保护。
12.风扇转速依据负载功率自动调整，降低待机噪声和功耗。
13.多种选配的外部接口形式。（RS232、RS485、GPIB、ehternet接口、I/O接口、三相联机接口）
单相交流负载：
三相交流负载：
▲更大功率可由以上以上单、三相交流负载并机完成。
主要特点
1.交直流两用，可作为直流负载使用。
2.具有定电流（CC）、定电阻（CR）、定功率（CP）工作模式，可以仿真定电流、定电阻、定功率、动态负载、功率因数负载以及正弦波、3-15次谐波、Phase-Gate（门控触发波）、Crest-Factor（峰值因数波）等多种模拟波形的负载。
3.模块化设计，可通过基本功率单元的并机和联机实现大功率及三相负载。
4.具备50组记忆功能，可编程实现5组10步序列测试。
5.可进行电压、电流、功率因素以及频率的测量。
6.大屏幕LCD液晶、英文显示。
7.具有静态拉载、动态拉载、组测试等拉载模式，电流波形相移在拉载过程可调节。
8.采用FPGA处理器和高精确度16位ADC，使测量准确度高，速度快。
9.具有电压上下限智能判别，超限报警功能（GO/NG功能，GO-通过，NG-不通过）。
10.远地电压检测 sense 输入接口，消除大电流时引线压降引起的电压测量误差。
11.保护功能齐全，包含过电压、过电流、过功率、过温度、直流反极性等保护。
12.风扇转速依据负载功率自动调整，降低待机噪声和功耗。
13.多种选配的外部接口形式。（RS232、RS485、GPIB、ehternet接口、I/O接口、三相联机接口）
规格 |
29201 | 29202 | 29203 | 29204 | 29205 | 29206 | ||
| 工作条件 | 工作电源：单相AC220V±10%，50/60Hz±5%； 工作温度：0-40℃；相对湿度：20-90%RH40℃ |
|||||||
| 拉载输入范围 | 最大功率 | 1400W | 2800W | 4200W | 5600W | 7000W | 8400W | |
| 最大电压 | 350V | |||||||
| 最大电流 | 10A | 20A | 30A | 40A | 50A | 60A | ||
| 工作频率 | DC、40～1000Hz | |||||||
| 工作模式 | CC | 设置范围 | 0.1~10A | 0.1~20A | 0.1~30A | 0.2~40A | 0.2~50A | 0.2~60A |
| 最大允许误差 | DC/50/60/400Hz：±（0.1%设定值+0.2%量程） | |||||||
| CR | 设置范围 | 1～1200Ω | 1～600Ω | 1～400Ω | 1～300Ω | 1～240Ω | 1～200Ω | |
| 最大允许误差 | DC/50/60Hz：±（1.5%设定值+0.5%量程） 400Hz：±（1.5%设定值+1.0%量程）(量程的低1/3段) |
|||||||
| CP | 设置范围 | 10-1400W | 10-2800W | 10-4200W | 10-5600W | 10-7000W | 10-8400W | |
| 最大允许误差 | DC/50/60/400Hz：±（0.2%设定值+0.3%量程） | |||||||
| 测量显示 | 电压 | 测量范围 | 2.00～350.0V | |||||
| 分辨力 | 100mV | |||||||
| 最大允许误差 | DC/50/60/400Hz：±（0.1%显示值+0.1%量程） | |||||||
| 电流 | 测量范围 | 0.00～10.00A | 0.00～20.00A | 0.00～30.00A | 0.00～40.00A | 0.00～50.00A | 0.00 ～60.00A | |
| 分辨力 | 10mA | |||||||
| 最大允许误差 | DC/50/60/400Hz：±（0.1%显示值+0.2%量程） | |||||||
| 功率 | 测量范围 | 10W-1400W | 10W-2800W | 10-4200W | 10W-5600W | 10W-7000W | 10W-8400W | |
| 最大允许误差 | DC/50/60/400Hz：±（0.2%显示值+0.3%量程） | |||||||
| 功率因数设置范围 | 0～1 超前或滞后（整流模式） | |||||||
| 拉载时间设置范围 | 5ms~10s | |||||||
| 体积W×H×D（mm） | 482×250×460 | 482×383×460 | ||||||
规格 |
29301 | 29302 | 29303 | 29304 | 29305 | 29306 | |
| 工作条件 | 工作电源：单相AC220V±10%，50/60Hz±5%； 工作温度：0-40℃；相对湿度：20-90%RH40℃ |
||||||
| 拉载输入范围 | 最大功率（总） | 4200W | 8400W | 12.6kW | 16.8kW | 21kW | 25.2kW |
| 最大电压 | 350V(相)/600V（线） | ||||||
| 最大电流 | 10A | 20A | 30A | 40A | 50A | 60A | |
| 工作频率 | DC、40～1000Hz | ||||||
